Introduction

Les rayons jouent un rôle crucial dans les performances, la durabilité et le confort de conduite global de tout vélo. Bien qu'ils puissent paraître de simples tiges fines reliant le moyeu à la jante, les rayons constituent en réalité l'épine dorsale de la solidité, de la stabilité et de l'efficacité de la roue. Pour les cyclistes à la recherche d'améliorations performantes, notre gamme Top-fire est idéale. rayons en fibre de carbone Ils offrent une conception ultra-légère et une rigidité exceptionnelle, améliorant à la fois la vitesse et la réactivité sur route ou sur sentier.

Cet article explore l'univers complexe des rayons de vélo : leur fonction essentielle, leurs différents types, les matériaux utilisés pour leur fabrication et les schémas de rayonnage qui déterminent la tension de la roue. Il propose également des conseils pratiques d'entretien et des indications pour choisir les rayons adaptés aux différentes disciplines cyclistes. Pour ceux qui recherchent un vélo plus fluide et réactif, une meilleure compréhension des rayons est un excellent point de départ.

Quel est l'impact des rayons sur un vélo ?

Les rayons ne servent pas uniquement à relier le moyeu à la jante ; ils sont essentiels à la performance, au confort et à la durabilité d'un vélo. Leur impact se manifeste dans trois domaines clés.

Répartition de la charge

L'une des fonctions les plus importantes des rayons est de répartir uniformément le poids du cycliste sur la roue. Au lieu de concentrer la pression sur un seul point, les rayons répartissent la charge entre le moyeu et la jante. Ce support équilibré contribue à prévenir les dommages à la jante et assure la solidité de la roue, même lors de sorties à fort impact ou sous de lourdes charges.

Maintien de la tension

La tension correcte des rayons est essentielle à la stabilité de la roue. Lorsque la tension est équilibrée sur tous les rayons, la roue reste droite. En revanche, si un seul rayon est trop lâche ou trop tendu, la roue peut osciller, ce qui affecte la maniabilité et la sécurité. Vérifier régulièrement la tension des rayons permet de profiter d'une conduite souple et prévisible.

Absorption des vibrations

Les rayons contribuent également à absorber les vibrations et les petits chocs de la route ou du sentier. Leur légère flexibilité sous la pression réduit les forces d'impact subies par le cycliste, améliorant ainsi le confort et diminuant la fatigue. Ceci est particulièrement bénéfique sur terrain accidenté, où la stabilité et l'adhérence sont essentielles.

Anatomie d'un rayon de vélo

Tête de rayon

La tête de rayon est l'extrémité aplatie en forme de champignon qui s'emboîte dans le moyeu. Elle fixe solidement le rayon, lui permettant de transmettre le couple et la force de rotation du moyeu à la jante. Tout dommage ou fissure au niveau de la tête de rayon peut entraîner une rupture immédiate et compromettre les performances de la roue.

Coude ou flexion

Situé juste à côté de la tête de roue, le coude forme un angle de 90 degrés qui permet au rayon de sortir de la bride du moyeu et de s'aligner avec la jante. Cette courbure est une zone de fortes contraintes et constitue l'un des points les plus fréquents de rupture de rayons, notamment en cas de tension inégale des rayons ou de montage défectueux de la roue.

Arbre (ou corps)

Le corps du rayon est la partie centrale et allongée, généralement en acier inoxydable pour sa robustesse et sa résistance à la corrosion. Les roues haut de gamme peuvent utiliser des rayons à double épaisseur variable (plus fins au centre), profilés (aérodynamiques) ou en fibre de carbone afin de réduire le poids et la résistance au vent. Le corps du rayon doit présenter un équilibre précis entre rigidité et flexibilité pour garantir un alignement optimal de la roue et une bonne absorption des chocs.

Extrémité filetée

À l'extrémité de la tige se trouve une partie filetée permettant de fixer le rayon à l'écrou. Ce filetage est indispensable pour régler la tension des rayons, ce qui influe directement sur le voile et la stabilité structurelle de la roue.

Le mamelon et son rôle dans le bord

L'écrou de rayon est une petite pièce essentielle qui se visse à l'extrémité du rayon et se loge dans la jante. Son fonctionnement est similaire à celui d'un écrou et il peut être ajusté à l'aide d'une clé à rayons. Un réglage correct de l'écrou de rayon garantit la rondeur et l'équilibre de la roue, assurant ainsi une performance précise et une conduite en toute sécurité.

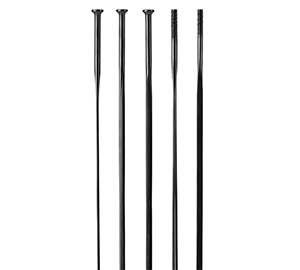

Types de rayons de vélo

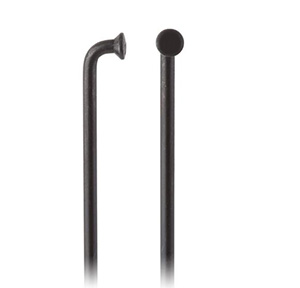

Rayons coudés en J

Les rayons coudés en J sont les plus courants sur les vélos. Leur nom vient de la petite courbure en forme de « J » près de la tête du rayon ; ils constituent la norme dans l’industrie depuis des décennies.

Avantages : Ils sont largement disponibles, économiques et faciles à remplacer. Presque tous les magasins de vélos ont des rayons coudés en J en stock, ce qui rend les réparations rapides et abordables.

Inconvénients : Ce coude constitue un point de tension. Si la tension des rayons n'est pas correctement équilibrée, le coude risque de se fatiguer et de se casser plus facilement avec le temps.

Applications typiques : Les rayons coudés en J sont utilisés sur tous types de vélos, des vélos de ville d'entrée de gamme aux VTT robustes. Ils sont incontournables pour les roues polyvalentes.

Rayons droits

Les rayons droits suppriment totalement la courbure, offrant une liaison directe et linéaire entre le moyeu et la jante.

Différences par rapport au J-Bend : Sans cet angle de 90 degrés, il y a moins de flexion et moins de points faibles, ce qui vous donne un rayon plus solide qui maintient la tension de manière plus uniforme.

Avantages aérodynamiques et de tension : Ces rayons permettent souvent une tension plus élevée et mieux équilibrée, ce qui peut améliorer le transfert de puissance et la rigidité de la roue. De plus, l’absence de courbure qui perturbe le flux d’air les rend légèrement plus aérodynamiques.

Problèmes de compatibilité : Ce type de roue nécessite des moyeux spécifiques conçus pour les rayons droits. Cela implique moins d’options et généralement un coût de remplacement plus élevé.

Rayons profilés (aérodynamiques)

Les rayons plats, également appelés rayons aérodynamiques, sont de forme aplatie ou ovale afin de fendre l'air plus efficacement.

Résistance au vent réduite : Conçues pour optimiser l’aérodynamisme, ces chaussures réduisent la traînée et offrent un avantage certain aux cyclistes de compétition, notamment lors des contre-la-montre et des courses sur route.

Utilisés en compétition : Les vélos de route professionnels et les équipements de triathlon utilisent souvent des rayons profilés, où chaque watt et chaque seconde comptent.

Montage et installation : Lors du montage de la roue, les rayons plats doivent être correctement alignés afin que leur face plate soit exposée au vent. Leur installation et leur dévoilage nécessitent souvent des outils spécifiques, ce qui les rend moins accessibles aux débutants.

Explication des matériaux des rayons

En matière de rayons de vélo, le matériau est primordial. Un matériau adapté peut renforcer la structure, alléger le cadre, améliorer le confort de conduite ou optimiser l'aérodynamisme.

Acier inoxydable

L'acier inoxydable est de loin le matériau le plus populaire pour les rayons de vélo, et ce à juste titre. Solide, durable et résistant à la corrosion, il convient parfaitement à tous les types de vélos, des vélos de ville aux roues de route haute performance. Les rayons en acier inoxydable offrent un excellent compromis entre fiabilité et prix abordable, et leur tension reste constante dans le temps. La plupart des monteurs de roues et des mécaniciens font confiance à l'acier inoxydable pour sa fiabilité éprouvée et sa grande disponibilité.

Aluminium

Les rayons en aluminium sont plus légers que ceux en acier, mais ce gain de poids a un prix : ils sont moins résistants et plus sujets à la fatigue et à la casse. L'aluminium étant plus tendre, il peut se déformer ou se fissurer sous la contrainte. C'est pourquoi les rayons en aluminium sont rares et se trouvent principalement sur des montages de niche ou expérimentaux. Ils peuvent offrir un léger avantage en termes de poids, mais leur installation exige une grande précision et ils ne sont pas recommandés pour un usage intensif.

Titane

Le titane offre le meilleur des deux mondes : plus léger que l’acier, plus résistant que l’aluminium et doté d’une résistance à la corrosion exceptionnelle. Sa légère élasticité améliore également le confort de conduite. Cependant, ces performances haut de gamme ont un prix. Les rayons en titane sont chers et plus difficiles à trouver, généralement réservés aux montages sur mesure ou aux roues hautes performances.

Fibre de carbone

La fibre de carbone représente la pointe de la technologie en matière de matériaux pour rayons de rayons : ultralégère, incroyablement rigide et conçue pour une efficacité aérodynamique maximale. Rayons en carbone On les trouve généralement sur les roues de course haut de gamme, où chaque seconde compte. Contrairement aux rayons métalliques, elles ne sont pas filetées ; elles sont moulées et intégrées à des systèmes de moyeux spécifiques. De ce fait, elles sont difficiles à réparer ou à remplacer et leur utilisation est limitée à certains types de roues.

Nombre de rayons

Le nombre de rayons est l'un des aspects les plus souvent négligés, mais pourtant essentiels, d'une roue de vélo. Il influe directement sur sa solidité, son poids et son utilisation. Un plus grand nombre de rayons garantit généralement une meilleure répartition de la charge et une plus grande durabilité, tandis qu'un nombre réduit de rayons allège la roue et améliore l'aérodynamisme.

Que signifient les numéros de rayons courants ?

La plupart des vélos modernes sont équipés de roues à 24, 28, 32 ou 36 rayons. Chaque configuration répond à un besoin spécifique :

24 rayons : Courantes sur les vélos de route haut de gamme et les roues de compétition. Moins de rayons signifient moins de résistance au vent et un poids réduit, idéal pour la vitesse et les ascensions. Cependant, ces roues sont moins robustes et peuvent ne pas convenir aux cyclistes plus lourds ou aux terrains accidentés.

28 rayons : Un compromis polyvalent souvent présent sur les vélos de route performants. Ils offrent un bon équilibre entre aérodynamisme et durabilité, ce qui les rend adaptés aussi bien à l’entraînement qu’à la compétition.

32 rayons : Le standard traditionnel pour de nombreux vélos, notamment les modèles de randonnée et de gravel. Ces roues offrent une excellente robustesse et une grande fiabilité pour les longues distances ou les vélos de randonnée chargés.

36 rayons : Conçus pour une résistance maximale. On les retrouve sur les VTT, les tandems et les vélos cargo ; ils sont idéaux pour les cyclistes qui recherchent une capacité de charge et une durabilité maximales.

Quel est le nombre idéal de rayons pour différents types de vélos ?

Vélos de route : 24 à 28 rayons sont généralement utilisés pour un bon compromis entre légèreté et performance. Les compétiteurs optent souvent pour 24 rayons pour la vitesse, tandis que les cyclistes d’endurance peuvent choisir 28 rayons pour un meilleur maintien.

Vélos Gravel et Cyclocross : 28 à 32 rayons offrent la durabilité nécessaire pour les terrains mixtes sans ajouter de poids excessif.

VTT : Généralement 32 ou 36 rayons, selon le style de pilotage. Les adeptes de descente ou d’enduro privilégient souvent 36 rayons pour une résistance maximale aux chocs.

Vélos de tourisme et cargo : optez toujours pour des roues à 36 rayons. Lorsque vous transportez du matériel ou des passagers, la solidité de la structure est primordiale.

Vélos électriques (E-bikes) : Généralement 36 rayons ou plus pour supporter le poids supplémentaire du moteur et du système de batterie.

Les motifs de laçage démystifiés

La disposition des rayons, ou rayonnage, influe considérablement sur la solidité, la réactivité et la durabilité d'une roue. Le rayonnage n'est pas qu'une question d'esthétique ; il est aussi lié à la physique, à la tension des rayons et au fonctionnement de la roue.

Laçage radial

Le rayonnage radial est le plus direct et le plus minimaliste. Dans cette conception, les rayons vont directement du moyeu à la jante sans se croiser.

Légèreté et aérodynamisme : grâce à l’utilisation de rayons de longueur minimale, le rayonnage radial réduit le poids et la résistance au vent. C’est pourquoi il est privilégié pour les roues avant performantes des vélos de route.

Idéal pour les roues avant sans freins à disque : le rayonnage radial n’est pas conçu pour supporter un couple élevé. C’est pourquoi il est presque exclusivement utilisé sur les roues avant sans freins à disque. Sur les roues arrière ou les roues équipées de freins à disque, l’absence de croisement des rayons peut entraîner leur arrachement sous contrainte.

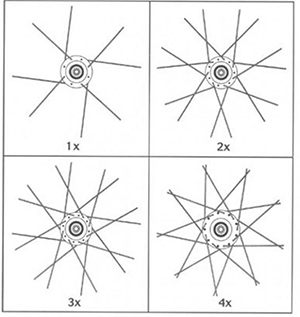

2-Cross, 3-Cross, 4-Cross

Ces motifs indiquent le nombre de fois où chaque rayon croise d'autres rayons du même côté du moyeu. Plus il y a de croisements, plus le rayon est long et plus il peut supporter de forces.

Rayonnage croisé par deux (2X) : chaque rayon en croise deux autres. Ce type de rayonnage offre un bon compromis entre légèreté et robustesse. Il est souvent utilisé sur des roues légères qui doivent néanmoins supporter un certain couple, comme en cyclocross ou en gravel.

Rayonnage croisé par 3 (3X) : Le plus courant sur les vélos de route, de gravel et de montagne. Chaque rayon en croise trois autres, offrant une excellente solidité, une tension uniforme et une bonne absorption des chocs. C’est le choix idéal pour une grande durabilité sans poids excessif.

Roue à 4 croisements (4X) : principalement utilisée pour les applications exigeantes comme les tandems, les vélos cargo ou les vélos de descente. Le rayonnage plus long et les croisements multiples rendent la roue plus robuste, mais augmentent son poids et sa complexité.

Quel laçage pour quel cycliste ?

Cyclistes sur route : Rayon radial (avant) et 2 ou 3 plateaux (arrière) pour un mélange de vitesse et de fiabilité.

Gravel et Cyclocross : 3X pour un équilibre entre robustesse et réactivité.

VTTistes : 3X ou 4X, selon la difficulté du terrain et le style de pilotage.

Voyage et transport de marchandises : Toujours 3X ou 4X pour garantir une capacité de charge maximale.

Choisir les bons rayons pour votre vélo

Choisir les bons rayons ne se résume pas à l'esthétique de la roue ; c'est une décision cruciale qui influence les performances, la durabilité et la sécurité du vélo.

Facteurs clés à prendre en compte

Style de cyclisme : Les cyclistes agressifs qui sprintent, grimpent ou s’aventurent sur des terrains accidentés ont besoin de rayons plus robustes et plus durables, souvent avec un nombre de rayons plus élevé et un laçage plus serré. Les cyclistes occasionnels ou de loisir peuvent quant à eux privilégier la légèreté et l’aérodynamisme.

Type de vélo : Chaque type de vélo a des exigences uniques :

Les vélos de route bénéficient de roues légères à faible nombre de rayons (souvent 24 à 28) pour plus de vitesse et d'efficacité. Les cyclistes en quête de performances optimales peuvent envisager les roues Top-fire. rayons en carbone améliorer l'aérodynamisme et réduire le poids.

Les VTT nécessitent 32 à 36 rayons pour résister aux chocs, aux impacts et aux conditions difficiles.

Les vélos gravel se situent entre les deux, généralement avec 28 à 32 rayons pour un bon compromis entre performance et durabilité.

Les vélos électriques exercent une pression supplémentaire sur les roues en raison de la puissance du moteur et du poids supplémentaire, ce qui rend les roues à 36 rayons ou plus idéales.

Poids du cycliste : Les cyclistes plus lourds ont besoin de roues avec plus de rayons et des matériaux plus résistants pour éviter la fatigue des rayons et la flexion des roues.

Terrain : Routes accidentées, sentiers ou cyclotourisme chargé exigent des roues robustes et résistantes aux chocs. Dans ce cas, les rayons en acier inoxydable croisés par 3 constituent un choix fiable.

Nombre de rayons vs. résistance de la roue

Il existe une corrélation directe entre le nombre de rayons et la solidité d'une roue. Plus de rayons signifie une meilleure répartition de la charge et une plus grande durabilité, mais au prix d'un poids accru et d'une légère augmentation de la résistance aérodynamique. Moins de rayons réduisent le poids et améliorent la vitesse, mais au détriment de la résilience et d'une plus grande fragilité sous contrainte.

Problèmes et défaillances courants des rayons

Causes de la rupture des rayons

La rupture d'un rayon est souvent due à une combinaison de facteurs plutôt qu'à un seul défaut. Les causes les plus fréquentes sont les suivantes :

1. Fatigue du métal due à des années d'utilisation ou à une tension inappropriée.

2. Corrosion, notamment sur les rayons de qualité inférieure ou dans des environnements humides et salés.

3. Un mauvais montage de roue, comme une tension inégale des rayons ou des schémas de laçage mal alignés.

4. Dommages causés par les chocs dus aux nids-de-poule, aux sauts ou aux collisions.

Comment détecter la fatigue des rayons

1. La fatigue des rayons ne survient pas du jour au lendemain. Il existe des signes subtils que les cyclistes peuvent surveiller :

2. Un bruit de « ting » en roulant peut indiquer qu'un rayon casse ou se déplace sous la contrainte.

3. Des roues qui oscillent ou qui frottent contre les plaquettes de frein peuvent indiquer une tension inégale ou un rayon cassé.

4. Fissures ou corrosion visibles près de la tête de rayon ou de la zone de l'écrou.

Des inspections régulières et des contrôles de tension, notamment après de longs trajets ou des chocs, peuvent prévenir des problèmes plus importants par la suite.

Conseils d'entretien des rayons

Contrôles de routine des rayons

1. Un contrôle régulier est la première étape pour prévenir les problèmes de rayons. Les experts recommandent de vérifier la tension des rayons au moins une fois par mois, voire plus souvent pour les cyclistes pratiquant le VTT, le cyclotourisme ou l'utilisation de vélos électriques.

2. Faites tourner la roue et recherchez les oscillations latérales, qui peuvent indiquer une tension inégale des rayons.

3. Pressez les rayons deux à deux entre vos doigts. Ils doivent tous être aussi fermes les uns que les autres ; si l’un d’eux est beaucoup plus lâche, il faudra peut-être le resserrer.

4. Écoutez : des rayons sains émettent un son clair et net lorsqu'on les pince. Un son sourd ou plat peut indiquer un relâchement de la tension ou de la fatigue.

Quand et comment retendre

1. De légers ajustements peuvent être effectués à l'aide d'une clé à rayons. Serrez ou desserrez légèrement l'écrou pour rétablir l'équilibre, mais toujours par petits incréments.

2. En cas de désalignement plus important, ou si plusieurs rayons sont concernés, il est préférable de faire appel à un monteur de roues professionnel. Un serrage incorrect peut être plus néfaste que bénéfique.

Nettoyage sans corrosion

1. Utilisez une brosse douce ou un chiffon imbibé d'eau chaude savonneuse pour nettoyer autour des rayons et des écrous.

2. Évitez les dégraissants ou solvants agressifs, car ils peuvent endommager les revêtements protecteurs.

3. Rincer abondamment et sécher avec un chiffon propre.

Conclusion

Les rayons de vélo sont bien plus que de simples composants de roue : ce sont des partenaires discrets et essentiels à chaque sortie, que vous dévaliez les sentiers ou recherchiez la vitesse. Comprendre les types de rayons, leurs matériaux, leur tension et leur agencement vous permettra d'optimiser le fonctionnement de vos roues. Un entretien régulier et des améliorations judicieuses contribueront grandement à améliorer le confort et la sécurité de vos sorties.

FAQ

1. À quelle fréquence dois-je vérifier la tension des rayons de mon vélo ?
Au moins une fois par mois, surtout si vous roulez fréquemment ou sur des terrains accidentés.

2. Puis-je rouler avec un rayon cassé ?
Ce n'est pas l'idéal, mais vous pouvez rouler prudemment sur de courtes distances. Faites-la réparer au plus vite pour éviter d'endommager la jante.

3. Un plus grand nombre de rayons est-il toujours synonyme de meilleure solidité ?
Pas toujours. Plus de rayons = plus de poids. Cela dépend de votre style de pilotage et du terrain.

4. Quel est le meilleur matériau pour les rayons d'une roue de VTT ?
L'acier inoxydable est le matériau de prédilection pour sa durabilité et son absorption des chocs.

5. Le dévoilage d'une roue est-il la même chose que le réglage de la tension des rayons ?
Ces deux opérations sont étroitement liées. Le dévoilage consiste à serrer/desserrer les rayons pour redresser la roue.
